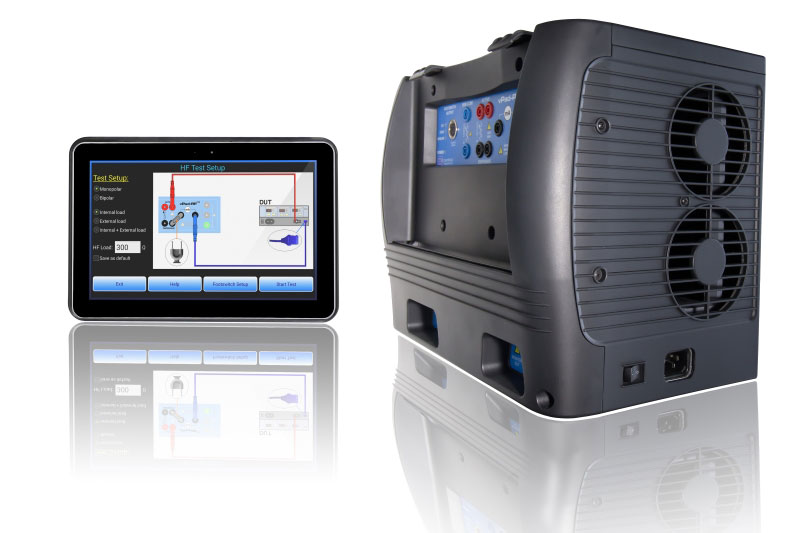

Elektrokoter test cihazı Datrend vPad-RF
Elektrokoter test cihazı Datrend vPad-RF pazarda bilinen boyutları en düşük, taşınması kolay ve test standartını tam olarak karşılayan elektrokoter test cihazı.
Vision Pad platform desteği ile tablet üzerinden tüm testleri okuması geniş bir ekran üzerinde baz üniteye kablosuz ya da kablolu bağlantı ile yapmak mümkün.
Dahili HF Dijital Osiloskop ve Spektrum Analizörü, ürünü rakiplerinden ayırmakta ve benzersiz kılmaktadır.
- vPad-RF Dijital sinyal işlemcisi (DSP) ile, tüm Elektrokoter(ESU) marka ve modellerinin, sürekli ve darbeli dalga formlarının doğru test edilmesini sağlar.
- Elektrokoter (ESU) testinin, HF dijital dahili osiloskopu ve spektrum analizörü fonksiyonları ile tek cihazda üç adet test ekipmanı sağlar.
- Yüksek güçlü RF yükü, Covidien ForceTriad bakım prosedürleri de dahil olmak üzere tüm IEC 60601-2-2 testleri için gereken ayarları sağlar.
- Geniş akım ölçüm aralığı – 8.5A’ya kadar destekler.
- Çoğu büyük üretici için önceden yapılandırılmış otomatik PM koruyucu bakım prosedürlerini sağlar.
- VPad güvenlik analizörleri ve Datrend’in diğer otomasyon uygulamaları ile birlikte uyumlu olarak çalışır ve veri paylaşımı sağlar. (vPad-EQM, vPad-STm v.b. gibi.)
Elektrokoter Test Cihazı VPAD-RF Teknik Özellikleri
| HF GÜÇ (High Frequency – Yüksek Frekans) (RMS) | ||
|---|---|---|
| Aralık | 0 – 999.9 W (HF akımdan elde edilen) | |
| Doğruluk | ±(3% okunan + ½W) | |
| HF Akım (RMS) | ||
| Aralık | 0 – 5A, dahili yük modülü, 0 – 8.5A, harici yük | |
| Doğruluk | ±(1% okunan + 5mA) | |
| Gerilim (RMS) | ||
| Aralık | 0-999.9 V (HF akımdan elde edilen) | |
| Doğruluk | ±(1% okunan + 1V) | |
| Gerilim (TEPE) | ||
| Aralık | 0 – 9999 V | |
| Doğruluk | ±(1% okunan + 10V) | |
| CREST FAKTOR | ||
| 1.0 – 999.9 (peak/RMS oranından elde edilen) | ||
| RF Bant genişliği (-3dB) | ||
| 500 Hz – 12 MHz | ||
| İzolasyon, PE TO MD | ||
| 10 kV | ||
Değişken Yük | ||
| Aralık | 0 – 5115 ohm | |
| Çözünürlük | 5 ohm | |
| Doğruluk | ±1% + 0.5, -0 ohm | |
| Power, 50% duty cycle | 200W @ 5 ohm | |
| 400W @ 10 ohm | ||
| 600W @ 20 ohm | ||
| 600W @ 40 ohm | ||
| 600W @ 80 ohm | ||
| 600W @ 160 ohm | ||
| 600W @ 320 ohm | ||
| 600W @ 640 ohm | ||
| 530W @ 1280 ohm | ||
| 260W @ 2560 ohm | ||
Kullanım Duty Cycle – OPERATIONAL DUTY CYCLE | ||
| 100% in manual ölçümlerde 50% otomatik ayak pedalı ölçümlerde, ( 1 – 20 sn süresince) | ||
Darbeli ESU | ||
| Sonuçlar | Pulse On-time, Off-time & Duty Cycle | |
| RF Kaçak Yük | ||
| Direnç | 2 x 200 ohm | |
| Doğruluk | ±1% | |
| Power 100% duty | 16W | |
REM / CQM TEST Direnci | ||
| Aralık | 0 – 1023 ohm | |
| Çözünürlük | 1 ohm | |
| Doğruluk | ±1% + 0.5, -0 ohm | |
HF DIJITAL Osiloskop | ||
| Dikey Aralık | 0.125, 0.25, 0.75, 1.5, veya 3A / division | |
| Dikey Aralık Seçimi | Manuel veya Otomatik | |
| Yatay Aralık | 1.25, 2.5, 5, 10, 20 veya 40 µsec / division | |
| Trigger Level | Ayarlanabilir, +/- edge | |
HF Spektrum Analizör | ||
| Dikey Aralık | Normalize dB veya lineer | |
| Yatay Aralık | 62.5, 125, 250, 500, 1000, 2000 kHz / division | |
| Frekans Çözünürlük | 1.22, 2.44, 4.88, 9.77, 19.5, 39.1 kHz | |
Kullanıcı Arabirim | ||
| Android 10” Tablet – Grafik Arabirim – WiFi & Bluetooth iletişim – 12 Gb memory (veya daha fazlası-opsiyonel) | ||
Güç – Besleme | ||
| 120 Volt | 90 – 132 V ac rms, | |
| 47 – 63 Hz, 0.6 A max. | ||
| 230 Volt | 180 – 264 V ac rms, | |
| 47 – 63 Hz, 0.4 A max. | ||
| Boyutlar | 8.5 x 11.0 x 13 in. | |
| Ağırlık | 18 lb. | |
| Çevre koşulları | 15°C – 40°C, 10% – 90% RH, Sadece iç mekan, Kategori II | |
…
