Anestezi Ventilatör Akış Analizörü

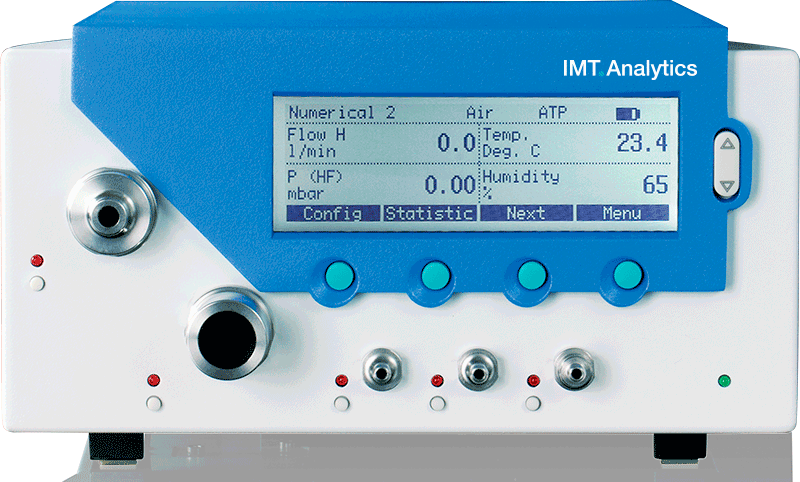

Anestezi Ventilatör Akış Analizörü imt PF300 PF301 PF302
Anestezi Ventilatör Akış Analizörü olan imt PF300 ve 301 analizörleri sektörün en iyi bilinen ve ölçüm doğruluğu en yüksek akış analizörleridir.
Anestezi ve Yoğun bakım ventilatörlerinin test ve kalibrasyonlarında neredeyse tek adres.
Tek bir bağlantı ile vaporizatör gaz konsantrasyonları dahil tüm anestezi yoğum bakım parametrelerinin ölçümü ve kontrolü.
Çeşitli uygulamalar için 5 farklı parametrik kalibratörü içinde barındıran tasarım :
- Akış,
- Hacim,
- Basınç(vakum),
- Sıcaklık,
- Süre,
- Anestezik gaz. (OR703 sensör ile)
Uygulama Alanları:
- Ventilator ( Anestezi ve Yoğu Bakım)
- Anestezi Gazı Vaporizatör gaz konsantrasyonları
- Akış kalibrasyonları
- Aspiratörler
- Spirometreler
- Solunum Fonksiyon Test (SFT) Cihazları
- Basınç Manometreleri [0-10 bar] – PF301 ile.
- Vakum Manometreleri [(-1) – 0 bar]
- Fark Basınç Ölçümleri
Smartlung – Test Akciğeri
Anestezi Cihazlarında ventilatörlerde Akciğer Simülasyonu için en doğru seçim.
Medibim tecrübesi ile.
SmartLungTM
Imt Analytics SmartLungTM, en akıllıca, en ucuz, fonksiyonellik ve keskinlik bakımından ventilatör ve anestezi cihazları testi için en uygun test akciğeri simülatörüdür.
- Infant, Neo-Natal ve yetişkin (adult) test akciğeri ve akciğer simülasyonu.
- Akciğer parametreleri: direnç, kompliyans, kaçak(ayarlanabilir)
- Mükemmel kolay kullanımı
- Kalite ve üst düzey performans.
- Otoklav ile stererilize edilebilir.
Anestezi ventilatör Akış Analizörü imt PF30X Teknik Özellikler
| Akış ve basınç ölçümü ( Anestezi ventilatör akış analizörü) | PF-300 | PF-301 | PF-302 | ||
Akış |
|||||
| Yüksek Akış Kanalında Akış | Akış Yüksek | ± 300 sL / dak *** ±% 1,75 * veya ± 0,1 L / dak ** |
● | ● | ● |
| Düşük Akış Kanalında Akış | Akış Düşük | ± 20 sL / dak *** ±% 1,75 * veya ± 0,04 L / dak ** |
● | ● | ● |
| İki yönlü ölçme | Evet | ● | ● | ● | |
| Sıcaklık telafi | otomatik | ● | ● | ● | |
| Basınç telafi | otomatik | ● | ● | ● | |
| Nem telafi | otomatik | ● | ● | ● | |
| Oksijen telafi | otomatik | ● | ● | ● | |
Basınç ( Anestezi ventilatör akış analizörü) |
|||||
| Yüksek | P Yüksek | 0–10 bar ±% 1 * veya ± 10 mbar ** |
● | ● | ● |
| Diferansiyel | P Diff | ± 150 mbar ±% 0,75 * veya ± 0,1 mbar ** |
● | ● | ● |
| Akış kanalı | P Kanal | 0–150 mbar ±% 0,75 * veya ± 0,1 mbar ** |
● | ● | ● |
| Atmosferik basınç | P Atmo | 0–1150 mbar
±% 1 * veya ± 5 mbar ** |
● | ● | ● |
| Düşük | P Düşük | 0–5 mbar
±% 1 * veya ± 0,01 mbar ** |
● | ||
| Vakum | P Vac | ± 1000 mbar
±% 0.5 * veya ± 2 mbar ** |
● | ||
Birimler ( Anestezi ventilatör akış analizörü) |
|||||
| Akış | L / dk, L / s, cfm, mL / dak, mL / s | ● | ● | ● | |
| Basınç | çubuk, mbar, cmH 2 O, Torr, inHg, hPa, kPa, mmHg, PSI | ● | ● | ● | |
Diğer ölçüm ( Anestezi ventilatör akış analizörü) |
|||||
| Oksijen (basınç komponenti ≤ 150 mbar) |
O 2 | % 0-100 ± % 1 O 2 ** |
● | ● | ● |
| Gaz sıcaklığı | Sıcaklık. | 0–50 ° C ±% 1,75 * veya ± 0,5 ° C ** |
● | ● | ● |
| Gaz nemi | Nem | 0–100% ±3 %** |
● | ● | ● |
| Gaz türleri | Hava, hava / O 2 , O 2 , N- 2 , O, N 2 O / O 2 , N- 2 , Heliox (% 21 O 2 ), O, G / Ç 2 , tek tek karıştırma gaz elemanlarından. | ● | ● | ● | |
Anestezi ventilatör akış analizörü – Diğer gaz türleri |
|||||
| CO 2 | konsantrasyon | 0–20 %
±% 8 * veya ±% 0,3 ** |
OR703 |
OR703 Gaz Sensör ile |
OR703 |
| N 2 O | konsantrasyon | 0–100 %
±% 8 * veya ±% 2 ** |
OR703 |
OR703 Gaz Sensör ile |
OR703 |
| HAL, ISO, ENF | konsantrasyon | 0–12 %
±% 8 * veya ±% 0.2 ** |
OR703 |
OR703 Gaz Sensör ile |
OR703 |
| SEV | konsantrasyon | 0–15 %
±% 8 * veya ±% 0.2 ** |
OR703 |
OR703 Gaz Sensör ile |
OR703 |
| OF | konsantrasyon | 0–22%
±% 8 * veya ±% 0.2 ** |
OR703 |
OR703 Gaz Sensör ile |
OR703 |
| Gaz standartları | ATP, ATPD, ATPS, AP21, STP, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, NTPD, NTPS | ● | ● | ● | |
Solunum Parametreleri |
|||||
| Nefes oranı | oran | 1-1000 AZ / dak ± 1 AZ / dak * veya ±% 2,5 ** |
● |
● |
● |
| Zaman | T ı T e | 0,05–60s ± 0,02 s |
● |
● |
● |
| oran | Ben: e | 1:300–300:1 ±2.5 %* |
● |
● |
● |
| T i / T cyc | 0–100 % ±5 %* |
● |
● |
● |
|
| hacim | V (Düşük), V (Yüksek) | ±% 1,75 * veya ± 0,10 mL (> 2,4 sL / dak) ** ±% 1,75 * veya ± 0,20 mL (> 6,0 sL / dak) ** |
● |
● |
● |
| Tidal hacim | V ti , V te | ± 10 L
±% 1,75 * veya ± 0,10 mL (> 2,4 sL / dak) ** |
● |
● |
● |
| Dakika hacmi | V olarak , V e | 0–300 sl / dak ±% 2,5 * |
● |
● |
● |
| Tepe akış | PF Insp , PF Exp | ± 300 sL / dak ±% 1,75 * veya ± 0,1 sL / dak ** |
● |
● |
● |
| Basınç | P Tepe , P Ortalama , PEEP, P Platosu , IPAP | 0–150 mbar ±% 0,75 * veya ± 0,1 mbar ** |
● |
● |
● |
| uyma | C İstatistikleri | 0–1000 mL / mbar ±% 3 * veya ± 1 mL / mbar ** |
● |
● |
● |
| Genel bilgi | |||||
| Görüntüle | 4.3 ” (tek renkli) |
● |
● |
● |
|
| Arayüzler | RS-232, USB, TTL |
● |
● |
● |
|
| Veri depolama | İç |
● |
● |
● |
|
| Güç | 90–260 VAC, 50/60 Hz |
● |
● |
● |
|
| Güç tüketimi | 23 VA |
● |
● |
● |
|
| Boyut (w × d × H) | 22 × 25 × 12 cm |
● |
● |
● |
|
| Ağırlık | 3,7 kg |
● |
● |
● |
|
| Batarya Ömrü | 3 saat |
● |
● |
● |
|
| Emülatörler | RT-200, TSI4000 |
● |
● |
● |
|
| Kalite Onaylar | CE, CSA (Kanada ve ABD) |
● |
● |
● |
|
| Daha büyük tolerans geçerlidir: * Ölçülen değer ile ilgili tolerans , ** Mutlak tolerans, *** Birim sL / dk, 0 ° C ve 1013,25 mbar (DIN 1343) ortam koşullarına dayanmaktadır. |
|||||
