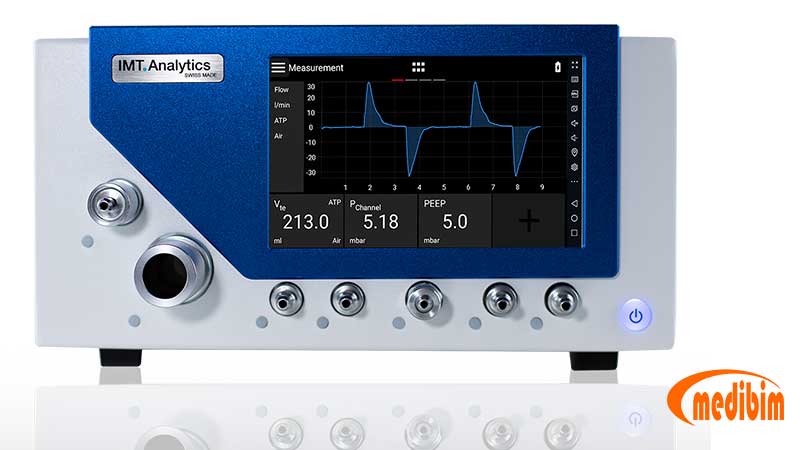

PF300 PRO Akış Analizörü

PF300 PRO Akış Analizörü



Katalog için -> tıklayınız ….

PF300 PRO Akış Analizörü Özellikleri

PF-300 PRO Akış Analizörü yoğun bakım ve anestezi ventilatörlerinin, spirometre, CPAP/BPAP, Akışmetre, Aspiratör cihazlarının testlerinde ve kalibrasyonlarında kullanılmak üzere geliştirilmiş, özellikleri ve ölçüm kapasitesi itibariyle rakipsiz bir akış analizörüdür.

Tamamen yapılandırılabilen ergonomik, yüksek çözünürlüklü, çoklu dokunmatik LCD kullanıcı arayüzü ile mühendisler ve sağlık uzmanları için birinci sınıf tezgah üstü ventilatör test cihazıdır.

FlowAnalyser PRO, olağanüstü hassasiyeti ve güvenilirliği ile solunum ve anestezi cihazları, oksijen akış ölçerler, basınç göstergeleri ve aspirasyon cihazları gibi çok çeşitli tıbbi cihazları test etme yeteneğine sahiptir.

Eşsiz otomatik nefes algılama, uzaktan erişilip kumanda eidilebilen arabirimi, veri depolama, dahili pil ve üst düzey PC tabanlı Yazılım aracı FlowLabTM içerir.

Opsiyonel OR703 anestezik gaz analizörü ile, Anestezi cihazlarının vaporizatör gaz konsantrasyonlarının test ve kalibrasyonlarında da kullanılır.

GENEL ÖZELLİKLERİ

FlowAnalyser PF-300 PRO test setleri, PF-300 PRO’yu tüm ventilatörlerin ve anestezi makinelerinin kalibrasyonu ve doğrulanması için uygun kapsamlı aksesuarlarla test ve kalibrasyonlara imkan verir.

Öne çıkan özellikleri:

PF300 PRO Akış Analizörü
PF300 PRO Akış Analizörü
  • Otomatik Nefes Algılama
  • En Yüksek Akış Doğruluğu
  • Ultra Düşük Akış Ölçümü
  • Basınç & Vakum Ölçümleri
  • Yüksek Çözünürlüklü Çoklu Dokunmatik Ekran
  • Hafif Taşınabilirlik
  • 16 Saatlik Pil Ömrü
  • Kılavuzlu Test Dizileriyle Entegre Uygulamalar
  • SmartLung 2000
  • FlowLab Yazılımı
  • OR-703 Çoklu Gaz Analizörü

En Yüksek Akış Doğruluğu

FlowAnalyser PRO, düşük akışlı anestezi cihazlarını, yan akım kapnometrelerini, pnömatik valfleri, durulama akışlarını, oksijen akış ölçerleri ve daha fazlasını test etmek için -1 ila 1 L/dak aralığında ultra düşük akışı ölçer.

Ana akış kanalı, oksijen konsantrasyonu, gaz sıcaklığı ve nem dahil olmak üzere bebek, pediatrik, yetişkin ve yüksek frekanslı ventilatörler için tüm solunum parametrelerini ölçer.

Otomatik Nefes Algılama

Konvansiyonel ve yüksek frekanslı tıbbi ventilatörler için otomatik tetik algılama ile nefes tabanlı solunum parametrelerini ölçün.

FlowAnalyser PRO, BiPAP makineleri ve yüksek frekanslı ventilatörler dahil olmak üzere çok çeşitli solunum cihazları için nefes fazını, inhalasyonu veya ekshalasyonunu otomatik olarak algılayabilir. Yüksek frekanslı ventilatörler için 2000 vuru/dak’ya kadar nefesler hassas bir şekilde ölçülebilir.

Test Sıralı Uygulamalar



Uygulamalarımızla testleri daha kolay ve daha hızlı çalıştırın.

FlowAnalyser PRO ventilatör test cihazı, birçok cihazı test etmeye ve kalibre etmeye yönelik uygulamaları destekler. Uygulamalar, hızlı ve doğru test yapılmasını sağlar. Tüm test dizileri resimler ve metinlerle birlikte görüntülenir ve ölçümler otomatik olarak alınır. Test sonuçları, doğrudan ekranda imzalanabilen bir PDF raporuna kaydedilir.

TEKNİK ÖZELLİKLER

AKIŞ

Akış Kanalı
Flow-Channel

Flow

±300 L/min***
±1.65 %* veya ±0.04 L/min (fveya 10..40 °C)**

Ultra düşük akış Kanalı
Ultra-Low-Flow-Channel

FlowUltra-Low

±1 L/min***
±1.65 %* veya ±0.01 L/min (fveya 10..40 °C)**

İki yönlü ölçüm
Measuring bidirectional



Evet

Sıcaklık kompanzasyonu
Temperature compensated



Otomatik

Basınç kompanzasyonu

Pressure compensated



Otomatik

Nem kompanzasyonu

Humidity compensated



Otomatik

O2 compensated



Otomatik

BASINÇ





Yüksek Basınç ve Vakum
High Pressure & Vacuum

PHigh

[-1;10] bar
±1 %* veya ±7 mbar**

Fark Basıncı
Differential Pressure

PDiff

±250 mbar
±0.5 %* veya ±0.1 mbar**

Düşük fark basıncı

Low Differential Pressure

PDiff Low

-10–10 mbar
±1 %* veya ±0.01 mbar**

Akış kanalı içi basınç

Pressure in Flow Channel

PChannel

-50–160 mbar
±0.5 %* veya ±0.1 mbar**

Atmosferik basınç

Atmospheric pressure

PAtmo

500–1240 mbar
±1 %* veya ±5 mbar**

BİRİMLER

Flow – Akış



L/min, L/s, cfm, mL/min, mL/s

Pressure – Basınç



bar, mbar, cmH2O, inH2O, Torr, inHg, hPa, kPa, mmHg, PSI

EK ÖLÇÜMLER



Oxygen – Oksijen

O2

0–100 %
±1 % O2**

Temperature – Sıcaklık

In Flow Channel

0–50°C
±1.75 %* veya ±0.5 °C**

Dew point – Çiğ Noktası

In Flow Channel

-10–50°C
±2 %* veya ±1 °C**

Humidity – Nem

In Flow Channel

0–100% RH (yoğuşmasız non condensing)
±3 % RH **

[ 10% RH – 80% RH]
±5 % RH **

< 10%  ve  > 80% RH

Gaz Tipleri



Air, Air/O2, O2, N2O, N2O/O2, N2, He , He/O2 , CO2 ve özelleştirilmiş gaz tipleri

EK GAZ TİPLERİ

CO2

Konsantrasyon
(OR-703 ile – Opsiyonel)

0–15 vol%, ±(0.2 vol% + 2 % okunan)

15–25 vol%

N2O

Konsantrasyon
(OR-703 ile – Opsiyonel)

0–100 vol%, ±(2 % vol% + 2 % okunan)

HAL, ISO, ENF

Konsantrasyon
(OR-703 ile – Opsiyonel)

0–8 vol%, ±(0.15 vol% + 5 % okunan)

8–25 vol%

SEV

Konsantrasyon
(OR-703 ile – Opsiyonel)

0–10 vol%, ±(0.15 vol% + 5 % okunan)

10–25 vol%

DES

Konsantrasyon
(OR-703 ile – Opsiyonel)

0–22 vol%, ±(0.15 vol% + 5 % okunan)

22–25 vol%

Gaz Standartları



ATP, ATPD, ATPS, AP21, AP25, STP, STPD0, STPD20, STPD21, STPH, BTPS, BTPS-A, BTPD, BTPD-A, 0/1013, 20/981, 15/1013, 25/991, 20/1013, 23/1013, NTPD, NTPS

SOLUNUM PARAMETRELERİ

Breath rate (Soluk Sayısı/dk)

Rate

1–2.000 bpm
±1 bpm* veya ±1 %**

Inspiratory time
Inspirasyon süresi

Ti

0–60s
±0.01 s

Expiratory time
Ekspirasyon süresi

Te

0–90s
±0.01 s

Inspiratory hold time
İnspirasyon tutma zamanı

TiH

0–60s
±0.01 s

Expiratatory hold time
Ekspirasyon tutma zamanı

TeH

0–90s
±0.01 s

Post-inspiratory pause

Inspirasyon sonrası duraklama (%)

% Tp

0–100 %
±0.1 %

IE Ratio (Oranı)

I:E

1:300–300:1
±2 %*



Ti/TTotal

0–100 %
±5 %*

Breath Volume
Soluk Hacmi

Vti, Vte

±60 L
±1.75 %* veya ±0.10 mL

Minute Volume

Dakika Hacim

Vi, Ve

0–300 sL/min
±1.75 %* veya ±5 mL

Pressure

Basınç

PPeak, PMean, PEEP, PPlateau

0–160 mbar
±0.75 %* veya ±0.1 mbar**

Peak flow

Tepe Akış Değeri

PFInsp, PFExp

± 300 sL/min
±1.65 %* veya ±0.04 sL/min**

Compliance
Akciğer Uyumluluk

CStat

0–1000 mL/mbar
±3 %* veya ±0.01 mL/mbar**

Trigger – Tetikleme

Automatic, Adult, Pediatric, HFO, ext. Trigger

Adult, Pediatric, HFO; Adjustable on flow veya pressure curves with user-defined limits.

GENEL BİLGİLER

Güç



100–240 VAC, 50/60 Hz

Batarya ile Kullanım



16 hours

Güç Tüketimi



Tipik  5 VA, max. 25 VA (batarya şarkı esnasında)

Ağırlık



3.2 kg

Boyutlar (w × d × H)



24 × 26 × 13 cm

Veri Depolama



dahili, USB stick

Ekran



Yüksek çözünürlüklü  5″ dokunmatik ekran

 (800 × 480 px)

Arabrimler



USB-A – USB stick,
USB-B FLowLab Yazılım ile iletişim için,
TTL harici trigger için

 RS232

Kalibrasyon



Annually

Sıcaklık kullanım koşulları



10–40 °C (50–104 °F)

Nem kullanım koşulları



10–90 % R.H.***

Onay verilen standartlar



CE, CSA (Nveyath America), IEC 61010-1:2010, IEC 61326-2:2012

Büyük olan tolerans geçerli olduğu durumlar:
* Ölçülen değere göre tolerans,
** Mutlak tolerans (kararlı hava akışında)
*** Yoğuşmasız – Non-condensing,
**** sL/min tarifi: ortam koşulları ve  0 °C ve 1013.25 mbar (DIN 1343).
