Elektriksel güvenlik test cihazı ES601

Elektriksel güvenlik test cihazı ES601

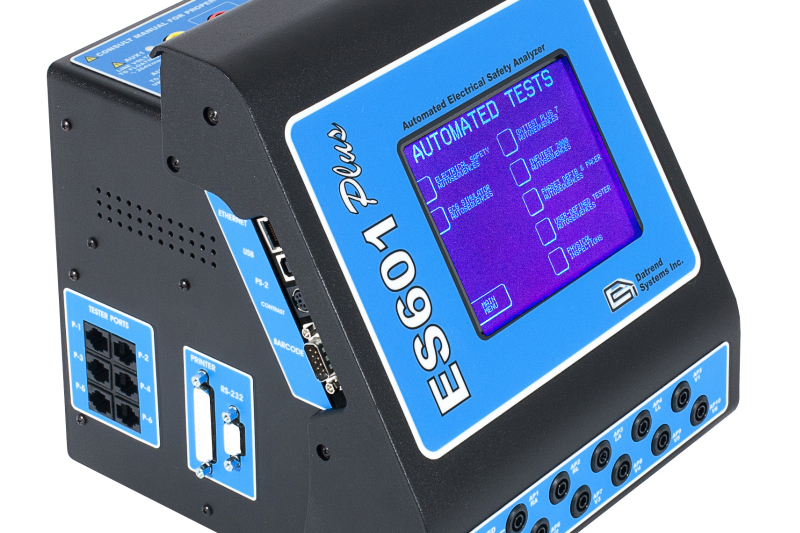

Elektriksel güvenlik test cihazı DATREND ES601

Elektriksel güvenlik test cihazı ES601 Datrend’in egt test cihazlarından birisidir.

Medikal cihazların IEC60601,  AAMI-ES1, VDE-0751,  TR62353 (IEC62353),  EC601-BAT (IEC60601 batarya ile çalışan medikal cihazlar),  AAMI-BAT (AAMI-ES1 batarya ile çalışan medikal cihazlar) VDE-BAT (VDE-0751 batarya ile çalışan medikal cihazlar) TR353-BAT (IEC62353 batarya ile çalışan medikal cihazlar) IEC61010 standartlarına göre elektriksel güvenlik ölçümlerini yapar ve test eder.

Elektriksel güvenlik test cihazı ES601 Genel Özellikler :

  • Medikal Elektriksel Güvenlik Test Cihazı .
  • Büyük grafik dokunmatik ekran tam mükemmel görüş sağlar.Veri girişi için Q kalvye ile sayısal tuş takımına sahiptir.
  • Geniş dahili hafıza: 1MB bellek.
  • Test sonuçları ve ekipman listesi için dahili hafıza.
  • Most Complete Testi: I/O izolasyon testleri ve pille çalışan cihazlar için özel testler ile uluslararası elektrik güvenlik standartlarına uygunluğunu eksiksiz uygulamasını sağlar.
Ekipman Listesi:

ES601 PLUS pc donanımlı yönetim sistemleri ekipman için ara birim yolu sağlar ve hızlı kimlik tespitinde 2975 kontrol numaraları üzerinden korur. Hızlı ve kolay bir test seçme için ekipman bilgileri ve test protokol bilgileri içerebilir.

Otomatik Diziler:

24tane düzenlenebilir güvenlik test dizileri, 6 düzenlenebilir EKG test dizileri, ES601 PLUS’ın diğer defibrilatör test cihazlarından farklı 11 otomatik dizi arabirim modulü pompası mevcuttur. İnfüzyon pompası analizörü, pulseoksimetre testi…

Test Prosedürü:

Kontrol numarasına PM test prosedürü ile bağlanabilir ya da bağımsız çalışabilir.

Gelişmiş Bağlantı:

Giriş/çıkış bağlantı standartlarına ek olarak, RS-232 ve Centronix, ES601 PLUS USB ve Ethernet bağlantısı mevcuttur. Böylelikle hem hızlı veri transferi sağlanırken hemde kontrol gerçekleştirilebilir. Ayrıca RS-232 barkod tarayıcısı ve PS/2 klavye ya da PS/2 barkod tarayıcısını destekler.

ES601PC dahili PC Yazılımı:

Bu yazılım ile ES601 PLUS çalışma potansiyeli tam olarak açığa çıkmaktadır. ES601PC yükleyiniz ve yükleme tamamlandıktan sonra ES601 PLUS kullanıma hazır hale gelmektedir. Güvenlik analizörüne standart aksesuar ek olarak, ES601 PC test raporlarını görüntülemeye ve yazdırmaya yardımcı olur.

Elektriksel güvenlik test cihazı ES601 Teknik Şartname

  1. Cihaz Standard desteği olarak IEC60601,  AAMI-ES1, VDE-0751,  TR62353 (IEC62353),  EC601-BAT (IEC60601 batarya ile çalışan medikal cihazlar),  AAMI-BAT (AAMI-ES1 batarya ile çalışan medikal cihazlar) VDE-BAT (VDE-0751 batarya ile çalışan medikal cihazlar) TR353-BAT (IEC62353 batarya ile çalışan medikal cihazlar) IEC61010 standartlarını desteklemelidir.Cihaz ayrıca, Europe 8001-221 230V, Europe w/ PETM 8001-240 230V, UK 8001-241 230V, UK w/ PETM 8001-222 230V, Australia 8001-223 230V, Australia w/ PETM , 8001-120 120V, N. America 8001-121 120V, N. America w/ PETM 8001-220 230V standartlarını desteklemelidir.
  2. Otomatik test modlarını Güvenlik standartlarına göre (Safety AutoSequence), ECG sıralamasına göre (ECG AutoSequence), Genel kontrol ve denetleme sıralamasına göre (General Inspection), Test cihazına göre (Tester AutoSequences), Test prosedürlerine göre (Test Procedure),  cihaz seri ya da id numalarına göre (Device  ID Control Number) otomatid modda ölçüm yapabilelidir.
  3. Manuel modda Şebeke gerilimi (Line Voltage), yükü (Load), yük akımını (Current), izolasyon direncini (Insulation Resistance), koruyucu toprak kaçak akımını (Protective Earth Leakage Current) ölçebilmelidir.
  4. Gerilim ölçüm aralığı 0.0 – 300.0 VAC  Doğruluğu : DC – 100Hz ±1% (okunan) veya  ±1LSD olmalıdır.
  5. Yük akımı 0 – 20.00 amper AC , doğruluğu  ±2% (okunan) veya  ±1LSD  olmalıdır.
  6. İzolasyon direnci 0.5 – 999.9 megohm , doğruluğu ±2%(okunan) veya ±1LSD olmalıdır.
  7. Koruyucu toprak direnci; 0.001 – 0.200 ohm – 25A AC ±/-10%  , 0.001 to 3.000 ohm – ±1A bipolar DC doğruluk  ±1%(okunan) veya  ±1LSD olmalıdır.
  8. Kaçak akım ölçüm standardları IEC60601-1, AAMI-ES1:1996, VDE-0751, IEC62353, IEC61010 olmalıdır, ve aralığı  0 – 6,500 uA RMS / 0 to 20,000 uA DC ve kullanılan method True RMS okunan olmalıdır. Doğruluk ; DC & 25Hz-200kHz – ±1% (okunan) veya ±2LSD, 200kHz-1MHz – ±4% (okunan) veya ±3LSD olmalıdır
  9. EKG Simülatör dalga şekilleri
    1. DC darbe: 4 saniye
    2. Kare dalga: 2 Hz
    3. Üçgen: 2 Hz
    4. Haver üçgen darbe:  10, 25, 40, 100 ve 200 msn, @ 60 BPM
    5. Sinüs dalga : 0.5, 10, 20, 40, 50, 60, 70 ve 100 Hz
    6. Normal Sinus Ritim:  30, 60, 90, 120, 150, 180, 240 ve 300 BPM desteklemelidir.
  10. Aritmi dalga şekilleri ; ikinci derece A-V Blok (BLK II), Premature Atrial Kontraksiyon(PAC), Right Bundle Branch Block (RBBB),  Premature Ventriküler Kontraksiyon (Premature Ventricular Contraction-PVC), ve  R-on-T PVC Run –  5 PVC Multifocal PVC Bigeminy  desteklemelidir.
  11. Defibrilatör ve AED Test dalga şekilleri olan ; Atrial Fibrillation (AFIB), Asistol Supraventriküler Taşikardi ( Asystole Supraventricular Tachycardia- SVT), Polimorfik (Polymorphic) VTach @ 140 BPM (PVT140), Monomorfik (Monomorphic) VTach @ 160 BPM (PVT160), Ventriküler Fibrilasyon (Ventricular Fibrillation) (VFIB) ve Kayıp atım ölçümlerini (Missed beat @ 80, 120 BPM) desteklemelidir.
  12. Çıkış genlikleri ayarlanabilir olmaldır ve 1mV, 2mV, veya  0.5 mV – Lead ll desteklemelidir.Doğruluk oranlarda(Rate) ±0.2%   genlik ölçümlerinde (Amplitude) :  ±2%  olmalıdır.
  13. Cihaz kullanıcı arabirimi Monochrome backlit 320 x 240 pixel grafik LCD ekran ile sağlanmalıdır. Bu ekran aynı zamanda  53 karakter x 30 satır desteklemlidir.
  14. Tuş takımı olarak dokunmatik LCD ekran kullanılmalıdır ve bu ekranda veri girişi ile birlikte QWERTY klavye düzeni sağlanabilmelidir.
  15. Klavye kullanımında sesli uyarı sağlanmalıdır. Bu iş için tek-frekanslı piezo elektrik malzeme kullanılmalıdır.
  16. Cihazın 1MB hafızası olmalıdır.
  17. Cihaz 24 adet edit edilebilir ve değiştirilebilir test prosedürünü desteklemelidir.
  18. Veri Kapasitesi
  19. Cihazın veri kapasitesi 341 test verisini, 6142 PM Test Verisini, 2976 ekipman kaydını,  500 PM test prosedürünü, 23 güvenlik test oto-dizilimini, 24 güvenlik testini, 6 farklı ECG test kalibratörü oto-dizilimi hazır testini (Autosequence), 18 farklı genel teftiş ve denetim test prosedürünü, 12 farklı Palsoksimetre test kalibratörü oto-dizilimi hazır testini, (Autosequence), 12 farklı Defibrilatör test kalibratörü oto-dizilimi hazır testini (Autosequence), 12 Elektrokoter test kalibratörü oto-dizilimi hazır testini (Autosequence), 12 farklı Pacemaker test kalibratörü oto-dizilimi hazır testini (Autosequence), 60 kullanıcı tanımlı test kalibratörü oto-dizilimi hazır testin, (Autosequence) desteklemelidir.
  20. Cihaz bu testler ile ölçülen değerleri ve envanter bilgilerini, cihazla verilen yazılımla birlikte bilgisayara aktarabilmeli ve veritabanında bu veriler tutulabilmelidir.
  21. Cihazın DB25 yazıcı, DB9 RS232 çıkışı ve USD veri transfer/verialma çıkışları olmalıdır.
  22. Cihazın 10Mbit RJ45 Ethernet Ağ bağlantı arabirimi olmalıdır.
  23. Cihazın klavye ve barcode taraycı giriş portları olmalıdır.
  24. Cihaz beslemesi 115VAC(±/- 10%) veya (200-240V aralığında 50Hz–60 Hz sağlanabilmelidir..
  25. Cihaz 15 – 40 °C, 10% – 90% bağıl nem, ve  2000m yükseklikte çalışabilmelidir.
  26. Cihazın boyutları 23 cm genişlik, 23 cm Derinlik ve 25 cm yükseklikte olmaldır.
  27. Cihazın ağırlığı 5.4 kg olmalıdır, PETM opsiyonu ile 7.7 kg geçmemelidir.
  28. Tümbağlantı kabloları ve taşıma çantası cihazla birlikte verilmelidir.
