Defibrilatör Test Cihazı
Defibrilatör Test Cihazı

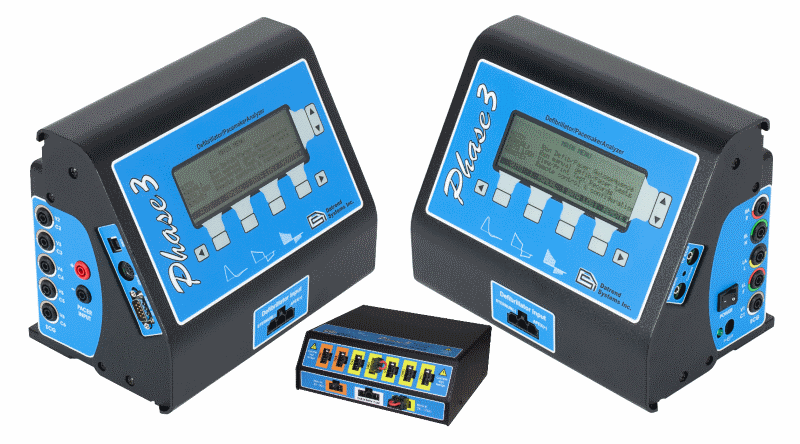

Defibrilatör Test Cihazı Datrend – Datrend Phase3
Defibrilatör Test Cihazı Datrend Phase 3 ayrılabilir Paddle plaka ile eller serbest olarak kolayca test yapılabilir.
Batarya ile 24 saat süren testlerde kullanabilir.
USB bağlantısı ile gerçek zamanlı dalga formları yakalanıp PCye aktarılabilir.
80 teste kadar kayıt sağlar, 10 defibrilatör deşarj için dalga formu kaydı sağlar.
Değişken yük modülü: 25-175 ohm arasında yük seçimi vardır. AAMI DF-80 ve IEC 60601-2-4 standartlarına uygundur. Phase 3VL yazılımı ve standart aksesuar olan VLM ile yüksek çözünürlüklü dalga grafikleri ve test verileri elde edilebilir.
Phase3 yazılımı: otomatik test dizisi oluşturmanızı ve düzeltmenizi sağlar. Bilgisayara veri ve grafik aktarımını sağlar.
Phase3, pulsed multifazik defibrilatör olarak tasarlanan ve üretilen ilk defibrilatör/pacer analizörüdür.
Defibrilatör Test Cihazı Datrend Phase 3 Test Parametreleri
- Defibrilatör Enerji
- Şarj Süresi
- Senkronizasyon Testi
- EKG Monitör Performansı
- Pacer duyarlılığı
Pacer darbe özellikleri
- Otomatik eksternal defibrilatör(AED) performansı
- Refraktör dönemleri
Aritmiler :
Second Degree A-V Block, (PAC), R-on-T PVC, (RBBB), (PVC) Multifocal PVC, Run of 5 PVC, Bigeminy, Trigeminy
Defibrilatör Test Cihazı Datrend – Phase 3
TEKNİK ÖZELLİKLER
| Phase-3; Defibrilatörlerin enerji ölçüm testleri, şarj süresi, ve AED Defibrilatörlerin testi için tasarlanmıştır. EKG Monitor Performansı, Pacer Duyarlılık, Refractory Periyotlar ve Gürültü Bastırma testleri, Pacer Pulse Karakteristik Analizi ölçümlerini destekleri |
ENERJİ TESTİ ÖLÇÜMLERİ – GENEL |
|
|---|---|
| Yük direnci : | 50 ohm ±1%, non-inductive |
| EKG Genlik @defib pad | 1 mV QRS |
| Dalgaformu (oscilloscope) Çıkış | |
| Yüksel Aralık : | 1000:1 genlik zayıflatma |
| Düşük Aralık : | 200:1 genlik zayıflatma |
| Dalga formu tekrar görüntüleme: | 200: 1 zaman bazlı genişletme |
| İlk faz Darbe Genişliği: | 0.1 – 58 msn |
| İkinci faz Darbe Genişliği: | 0.1 – 58 msn |
| Interphase Gecikme: | 0.1 – 58 msn |
| Tilt: | 0 – 99.9% |
| Modulasyon Frekansı : | 1000 – 8000 Hz |
| Modulation Duty Cycle: | 0 – 99.9% |
| Test Pulse: | 46 Joule ±10% |
DEFIBRILATOR YÜKSEK ARALIK ENERJİ TESTİ: |
|
|---|---|
| Enerji Ölçüm Aralığı : | 0.0 – 600.0 Joule (±1% ±2 LSD) |
| Gerilim Ölçümü: | 0 – 5000 Volt (±1% ±2 LSD) |
| Akım Ölçümü : | 0.0 – 100.0 Amp (±1% ±2 LSD) |
| Pulse Width Ölçümü : | 0.5 – 58.36 msn (±1% ±2 LSD) |
| Trigger Seviyesi: | 80 Volt |
| Playback Genlik : | 1 mV/1000 volt @Lead II ile 1 mV/2000 volt @defibrilatör ped ile |
| Test Pulse: | 126 Joule ±10% |
DEFIBRILATOR DÜŞÜK ARALIK ENERJİ TESTİ : |
|
|---|---|
| Enerji Ölçüm Aralığı : | 0.0 – 50.0 Joule (±1% ±2 LSD) |
| Gerilim Ölçümü: | 0 – 1000 Volt (±1% ±2 LSD) |
| Akım Ölçümü: | 0.0 – 20.0 Amp (±1% ±2 LSD) |
| Pulse Width Ölçümü: | 0.5 – 58.36 msn. (±1% ±2 LSD) |
| Trigger Seviyesi: | 16 Volts |
| Playback Amplitude: | 1 mV/200 volt @Lead II ile 1 mV /400 volt @defibrilatör ped ile |
DEFIBRILATOR ŞARJ SÜRESİ TESTİ : |
|
|---|---|
| Şarj Süresi Ölçüm Aralığı : 0.0 – 99.9 sn. (±1 LSD) |
DEFIBRILLATOR CARDIOVERSION TESTİ : |
|
|---|---|
| Senkronizasyon Gecikme Süresi Ölçümü : | -200 ila +800 msn. (±1 LSD) |
| Delay Target: | 20 – 65 msn |
| Senkronizasyon noktası: | Seçilebilir, tepe Q veya R dalga ile |
AED PERFORMANS TESTİ : |
|
|---|---|
| Test Metodu: Belirlenen aritmide AED tarafından tavsiye edilen enerji testi |
PACEMAKER PULSE TESTİ : |
|
|---|---|
| Pulse Genlik Ölçümü : | 4 – 250 milliamper, tüm yüklerde (±1% ±1 LSD) |
| Pulse Oranı Ölçümü : | 20 – 220 PPM (±1% ±1 LSD) |
| Pulse Genişlik Ölçümü : | 0.5 – 58.36 msn. (±1% ±2 LSD) |
| Test Yük Aralığı : | 50 – 1600 ohm, in 50 ohm artımla |
| Dalgaformu Çıkış: | 50 milliamp/V, tüm yüklerde |
| Ölçüm Methodları: | Ortalama, yükselen kenar, düşen kenar, tepe |
| Test Puls: | 145 mA ±10% |
PACEMAKER GÜRÜLTÜ BASTIRMA TESTİ : |
|
|---|---|
| Test Dalgaformu: | 50Hz veya 60Hz sine wave |
| Noise Genlik Aralığı : | 0.18 to 10.00 mV peak-to-peak |
| Noise Genlik Çözünürlük : | 0.139 mV |
PACEMAKER SENSITIVITY TESTİ : |
|
|---|---|
| Test Dalgaformu: | Square (SQR), Triangle (TRI) or Haversine (SSQ) pulse |
| Dalgaformu Genişlik : | 10, 25, 40, 100, or 200 msec. |
| Genlik Aralık : | 0.00 to 3.00 mV peak |
PACEMAKER REFRAKTÖR PERİYOT TESTİ : |
|
|---|---|
| Paced Refractory Period (PRP): | 50 – 750 ms. (±1 LSD) |
| Sensed Refractory Period (SRP): | 50 – 750 ms. (±1 LSD) |
EKG Simülatör
PERFORMANS DALGA FROMLARI TESTİ : |
|
|---|---|
| DC Pulse, 4 seconds, Square Wave, 2 Hz, Triangle Wave, 2 Hz Sine Wave @ 0.1, 0.5, 10, 20, 40, 50, 60, 70, or 100 Hz |
NORMAL SINUS RİTİM : |
|
|---|---|
| 30, 60, 90, 120, 150, 180, 240 or 300 BPM |
CARDIOVERSION, SHOCK ADVISORY VE AED TEST DALGA FORMLARI : |
|
|---|---|
| Atrial Fibrillation, Coarse Atrial Fibrillation, Fine Asystole 1 (random, low-frequency baseline fluctuation) Asystole 2 (flat line/zero volts) Supraventricular Tachycardia (SVT-140) VTACH @ 140, 160, 190 BPM Torsades de Pointe @ 200 BPM Coarse Ventricular Fibrillation (CVF) / Fine Ventricular Fibrillation (FVF) Square Pulse 1ms to 60 BPM |
ARİTMİ SİMÜLASYONLARI : |
|
|---|---|
| Second Degree A-V Block, Premature Atrial Contraction (PAC), R-on-T PVC Right Bundle Branch Block (RBBB), Premature Ventricular Contraction (PVC) Multifocal PVC, Run of 5 PVC, Bigeminy, Trigeminy |
PACEMAKER TEST DALGA FORMLARI : |
|
|---|---|
| SQR (square) Pacer Trigger, width = 2, 25, 40, 100 or 200 msec TRI (triangle) Pacer Trigger, width = 10, 25, 40, 100 or 200 msec SSQ (haversine) Pacer Trigger, width = 10, 25, 40, 100 or 200 msec |
PERFORMANCE SİNYAL ÖZELLİKLERİ: |
|
|---|---|
| Output Level: | Selectable, 1 mV, 2 mV or 0.5 mV into ECG Lead II |
| Impedance: | 500 ohms (±0.2%), Amplitude: ±2% |
HAFIZA
VERİ KAPASİTESİ : |
|
|---|---|
| 50 Test kaydı, 10 Defibrillator Dalgaformu kaydı, 32 Otomatik Test Dizisi kaydı |
TEST KAYIT İÇERİKLERİ : |
|
|---|---|
| Device ID, Time/date of test, Test type (Manual or Auto), Device type (defib. or AED) Up to 10 defibrillator energy tests (or 32 AED energy tests) 1 defibrillator charge time test Up to 4 defibrillator cardioversion tests Up to 12 ECG performance tests Up to 10 pacer pulse tests 1 pacer noise immunity test Up to 2 pacer sensitivity tests Up to 2 pacer refractory period tests |
ARABİRİM : |
|
|---|---|
| LCD (5.2″ x 1.5″; 40 characters x 8 lines text; 240 x 64 pixel graphics) Defibrillator Input: Molex 42820-3212 Pacemaker Input: 2 x safety-style banana jack (red (+)/black (-)) ECG Simulator Outputs: 10 x safety banana jack (RA; RL; LA; LL; V1-V6) Defibrillator/Pacer Waveform Output: 1/8″ mono phono jack High-Level ECG Output: 1/8″ mono phono jack USB Port: Type “B”, USB 1.1 or USB 2.0 compatible. Serial (RS-232) Port: DB9 Male, RS-232C, bi-dir, CTS handshaking, 9600 baud, 8-N-1 Keyboard Port: PS/2 (6-pin miniDIN female) |
GÜÇ BESLEME : |
|
|---|---|
| Internal 12.5V/1.4A-h NiCad, 24 hours of use between charges |
ÇALIŞMA ÇEVRE KOŞULLARI |
|
|---|---|
| 15°C to 40°C, 10% to 90% RH, Indoor Use Only, Category II |
BOYUTLAR |
|
|---|---|
| 9.5″ W x 8″ H x 5.5″ D (24cm W x 20cm H x 14cm D) |
AĞIRLIK |
|
|---|---|
| 3 lbs. (1.4 kg) |
Ürün özellikleri bilgilendirme yapılmadan değiştirilebilir.
Standart Aksesuarlar
Adult Paddle Adaptör (P/N 7400-442)
Adult Paddle Adaptör Cable (P/N 7200-444)
USB Cable (A-B Male) (P/N 3140-440)
Phase3 PC Yazılım CDROM (P/N 6950-004)
Kullanım Kitapçığı – Dijital – CDROM ile
AC Adaptör
Opsiyonel Aksesuarlar
ECG-to-Banana Adaptör Set (P/N 7500-425 – Set of 10)
Internal Paddle Adaptör Set (P/N 7400-443)
Variable Load Module (P/N 7900-460)
Variable Load Module Software on CDROM (P/N 6950-005)
Unterminated Defibrillator Adaptör Cable (P/N 7200-445)
Unterminated Pacemaker Adaptör Cable (P/N 7200-446)
Computer Interface Cable (RS-232), DB9F – DB9F (P/N 3140-400)
Computer Interface Adaptör (RS-232), DB9M – DB25F (P/N 3140-401)
Printer Interface Adaptör, DB9M – DB25M (P/N 3140-402)
Citizen iDP-3110 Serial Printer (P/N 7050-055)
Barcode Pen Reader, RS-232 (P/N 7050-050)
Barcode CCD Scanner, RS-232 (P/N 7600-051)
Barcode CCD Scanner, PS/2 (P/N 7600-052)
