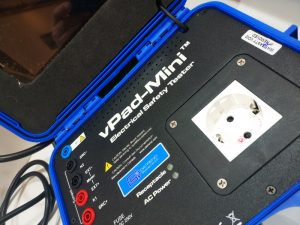

Elektriksel Güvenlik Test Cihazı vPad-Mini

Elektriksel Güvenlik Test Cihazı vPad-Mini

Elektriksel Güvenlik Test Cihazı vPad-Mini ; mini ama DEV özelliklere sahip.

vPad-Mini™, özelliklerle dolu kompakt bir elektriksel güvenlik analizörüdür.

Basit ve kullanımı kolay olmasına rağmen, vPad-Mini™ yine de AAMI-ES1, NFPA 99, IEC 60601, IEC 62353 ve IEC 61010 gibi elektriksel güvenlik standartlarında belirtilen birçok testi gerçekleştirir.

Su geçirmez, sağlam gövdeli bir çanta içine montaj edilmiş halde ve 5″ Android akıllı telefon kullanıcı arayüzü sağlayan vPad-Mini™, mevcut vPad Rugged ürününü temel alır. vPad Rugged’dan önemli ölçüde daha küçük olmasına rağmen, vPad-Mini™ 20A akım testi ve ölçüm doğruluğunu sağlar.

Genel Özellikler

Datrend vPad-Mini EGT Test Cihazı
  • Test Standartları :  NFPA-99, IEC 62353, IEC 60601, IEC 61010 & AAMI/ANSI ES-1
  • Yüksek Çözünürlüklü Renkli LCD Ekran
  • Kolay Okumayı Sağlayan LCD Ekran
  • Applied Part Hasta Bağlantı Modülü
  • Küçük Boyut – Footprint : 21 x 15 x 9.4 cm – (8.4 x 6 x 3.7 in)
  • Kolayca taşınabilir, hafif.

Teknik katalog için : Tıklayınız

Teknik Özellikler

Desteklenen Standartlar
– ANSI/AAMI-ES1
– NFPA 99
– IEC 60601
– IEC 62353
– IEC 61010

Elektriksel Güvenlik Testleri

– Şebeke Gerilimi
– Point-to-Point Gerilim
– Ulaşılabilir Gerilim (IEC 61010)
– Ekipman Yük Akımı
– Güç Kablosu veya Koruyucu Toprak (PE) Direnci
– Point-to-Point Direnç
– Gövde veya Şase Kaçak Akımı (AAMI-ES1; NFPA 99)
– Gövde Kaçak Akımı (IEC 60601; IEC 61010)
– Toprak Kaçak Akımı (AAMI-ES1; IEC 60601)
– Ekipman Kaçak AKımı (IEC 62353)
– Point-to-Point Kaçak Akımı
– Hasta Bağlantı (AP) – Toprak Kaçak AKımı (NFPA 99; AAMI-ES1; IEC 60601)
– Hasta Kaçak Akımı NFPA 99; AAMI-ES1; IEC 60601)
Güç Kablosu izolasyon (MAP) Testi (AAMI-ES1; IEC 60601; IEC 62353)

Teknik Özellikler

1.3.1 Voltage Measurement
Line or mains voltage
Aralık………………………………… 90 -264 V rms
Doğruluk…………………………… ±(2 % of reading + 0.2 V)

Point-to-point gerilim

Aralık……………………………….. 0 -300 V rms
Doğruluk………………………….. ±(1 % FS + 0.2 V)

Ulaşılabilir Gerilim

Aralık……………………………….. 0 -150 V rms
Doğruluk………………………….. ±(1 % FS + 0.2 V)

1.3.2 Yük Akım Ölçümleri

Aralık………………………………………….. 0 -1.999 A ac rms
2.00 to 19.99 A ac rms
Doğruluk………………………………………. ±(2 % reading + 0.2A)
Duty cycle …………………………………….. 0 A -10 A, continuous
10 A to 15 A, 7 min. on/3 min. off
15A to 20 A, 5 min. on/5 min. off

Elektriksel Güvenlik Test Cihazı vPad-Mini Direnç Ölçümü

Mod …………………………………………… Four-terminal, fully isolated
Test Akımı………………………………… 1A pulsed, 0.2A rms
Aralık………………………………………….. 0.000 –  2.000 ohm
Doğruluk……………………………………… ±(1 % of reading + 0.01 ohm )

Kaçak Akım Ölçümleri

Mode…………………………………………….. True-RMS
Hasta Yük Seçimi Seçimi…………………… AAMI veya IEC
Crest faktor …………………………………… <=3
Aralık………………………………………….. 0.0 to 199.9 µA
200 -1,999 µA
2.0 -19.99 mA
Doğruluk
DC -1 kHz……………………… ±(1 % okunan + 1 µA)
1 to 100 kHz …………………….. ±(2 % okunan + 1 µA)
100 kHz to 1 MHz…………….. ±(5 % okunan + 1 µA)
İzolasyon Test gerilimi………… AC Gerilimin %100±%5 değeri

Elektriksel Güvenlik Test Cihazı vPad-Mini Ölçüm Terminalleri

Test Prizleri
Kategori……………………………………….. CAT II

Maksimum Gerilim

North America………………….. 132 VAC
Europe/Asia……………………… 264 VAC

Maksimum Akım

North America………………….. 20A AC
Europe/Asia……………………… 13A AC

Use vPad power cord 3000-009 for instruments rated to 15A
Use vPad power cord 3000-010 for instruments rated to 20A

Akım Kaynağı Terminalleri (SRC+/-)

Kategori………………………………………. CAT I
Maximum Geriim……………………….. 6V
Maximum Akım……………………….. 200 mA RMS

Cihaz Giriş Terminalleri (EXT+/-)

Kategori………………………………………. CAT I
Maximum Gerilim
External µA/mV mod…….. 20V
External voltage mod………. 300V
Maximum Akım………………………… 0.2 mA @ 300V

AP Hasta Bağlantı Modülü

Kategori…………………………………………. CAT I
Maximum Gerilim………………………….. 264 VAC (Isolation or MAP Test )
Maximum Akım………………………….. 14mA AC @ 264 VAC
Sadece ölçüm terminallerini, kitapçıkta belirtildiği gibi bağlayınız.

Kullanıcı Arabirimi

Display…………………………………………………… 5″ renkli LCD (854 x 480)
Kontrol…………………………………………………… Kapasitif Dokunmatik Ekran
Kullanım Modu………………………………………… Manuel
