İnfüzyon Pompası Test Cihazı Analizörü Datrend Infutest-2000 2-4 Kanal

Genel Özellikler:

  • 2 kanal desteği – Standart
  • 4 kanal desteği – RSM modül ile
  • Batarya ile kullanım
  • Boyutlar: 30,5 cm W x 30,5 cm D x 15,2 cm H
  • Güç Kaynağı : 120V- 60 Hz veya 220V – 50 Hz
  • Ağırlık: 4,5 kilo
  • Sıcaklık ölçüm aralığı:15 °C to 40 °C

İnfüzyon Pompası Test Cihazı ve Analizörü Datrend Infutest2000;  standart olarak 2 kanal infüzyon testini destekler.
RSM modülü ile kanal sayısı opsiyonel olarak 4 Kanala çıkarılabilir.

Infutest 2000 seri E; İnfüzyon pompaları, enjektomatlar, perfüzyon pompaları, hasta kontrollü pompaların (PCA) 4 kanala kadar;

  • Sıvı akış hızı,
  • Basınç,
  • Hacim,
  • Geri tepme – tıkanma basıncı (Occlusion)
  • Süre değerleri

tek yönlü ve iki yönlü olarak test ve kalibrasyonu için kullanılır.

Ön paneldeki grafik ve tuş takımı sayesinde manuel ve otomatik dizi formatları takip edilerek testler kolaylıkla gerçekleşebilir.

RSM modül ile kanal sayısı 4 kanala çıkarılabilir.

Aynı anda 4 kanallı pomba veya çok kanallı infüzyon pompaları test edilebilir.

Test boyunca PC yazılım üzerinden grafiksel gösterimler ve Trumpet eğrileri çıkarmak mümkündür.

End-of-İnfüzyon analizi(EIA): İnfutest 2000 Series E ile hacim ölçümü(VTBI) çok kolaydır. EIA hacim hesaplar otomatik test süresi dolduğunda STOP tuşuna basılmalıdır. Tüm bu hesaplarve veriler Infutest 2000 Series E dahili hafızasından kontrol edilebilir.

SynchroStart: SynchroStart IV pompalarındaki dinamik akışların start-up yakalamasını sağlar. Pulsalite akış deseni ile pompaları test etmede önemli bir özelliktir.  Kritik bir ölçüm olan IV pompaları ve analizörü aynı anda çalıştırmaya gerek yoktur çünkü infutest  2000 sizin için bu işlemi otomatik olarak gerçekleştirir.

Trumpet Eğriler : Uzun dönemli performans ölçümlerinde kullanılan trumpet eğrileri PC yazılım ile grafiksel olaka gösterimi sağlanabilir ve raporu alınabilir.

İnfüzyon Pompası Test Cihazı ve Analizörü Teknik Özellikler

Tek Test Hızı Akış Testleri – Single Rate

Sürekli Akış Modu

Akış Ölçümü (Tek Hız – Single Rate)

Nominal aralık: 0.1 – 1.200 ml/saat
Maks. akış : 1700 ml/saat
Min. akış : 0,04 ml/saat
Maks. ekran çözünürlüğü: 0.001 ml/saat
Doğruluk:  ± 1%, @0.1-1200 ml/saat
Ölçüm Aralıklar:
DÜŞÜK – 0.1 ila 170 ml/saat
YÜKSEK – 170 ila 999 ml/saat
Aralık seçimi: Otomatik
Dahili nominal toplanan etkin hacmi:
DÜŞÜK aralık: 0.014 ml
YÜKSEK aralık: 1.1 ml

Hacim Ölçümleri

Aralık: 0 – 9999 ml,
Çözünürlük: 0.001 ml,
Doğruluk: ± 1% FS

Geri Basınç Ölçüm – Back Pressure Measurement

Aralığı: 0 – 300 mmHg,
Sıfır ofset hatası: ±5 mmHg,
Ekran çözünürlüğü: 1 mmHg,
Doğruluk: ±1% FS, ± sıfır ofset hatası

Geçen Süre Ölçüm

Aralığı: 0 – 100 saat,
Ekran formatı: ss: dd: ss,
Doğruluk: ± 1 saniye

Pulsatile – Vurmalı Akış Modu

Akış Ölçümü

Nominal aralık: 5 – 1.200  ml/saat
Maksimum Akış :1700 ml/saat
Minimum Akış :2.75 ml/saat
Çözünürlük : 0.001 ml/saat
Ölçüm Süresi : 14 dk @ 5 ml/saat/20 sn.
Doğruluk: ± 1%
Ölçüm Aralıkları :
Sadece YÜKSEK aralıkta test
Dahili nominal toplanan etkin hacmi: :1.1 ml

Hacim Ölçüm

Aralık :0 – 9999 ml,
Çözünürlük :0.001 ml,
Doğruluk: ±1%

İKİLİ Test Hızı Akış Testleri –  Dual rate

Akış Ölçümleri

Nominal aralık :0.1 – 170 ml/hr
Maksimum Akış:200 ml/hr
Min.akış :0.04 ml/hr
Çözünürlük :0.001 ml/hr
Ölçüm süresi : 10 dk. @0.1 ml/saat/20 sn.
Doğruluk: ±1%
Aralık Seçimi : Sadece DÜŞÜK – LOW aralık
Dahili nominal toplanan etkin hacmi:0.014 ml

PCA Pompa Testi

Akış Ölçümü ve Bolus  Aktarma periyodu

Nominal Aralık : 0.1 – 170 ml/hr
Maksimum Akış : 200 ml/hr
Min. Akış : 0.04 ml/hr
Çözünürlük : 0.001 ml/hr
Ölçüm Süresi : 10 dk @0.1 ml/saat /20sn
Doğruluk :  ± 1%
Aralık Seçimi : Sadece DÜŞK – LOW aralık
Lockout deteksiyon  : Otomaitk
Dahili nominal toplanan etkin hacmi : 0.014 ml

Tıkanma – geri tepme basıncı (Occlusion)

Birimler : mmHg, psi
Çözünürlük : 1 mmHg (0.1 psi)
Aralık  : 0 – 2586 mmHg(0 – 50 psi)
Ölçüm süresi : 2 sn
Sıfır ıfset Hatas : ± 5 mmHg (0.1 psi)
Doğruluk :± 1% ± sıfır offset hatası

Durdurma Süresi

Aralık : 0 – 100 dk,
Ekran gösterim formatı : mm:ss,
Doğruluk : ±2 sn
Hemşire çağrı deteksiyonu
Hemşire Çağrı Sinyali gönderme
Hemşire çağrı sinyali oluşturma durumları :
Röle kontak, açık kollektör,
TTL Çıkış, RS-232 level, veya 20 mA akım loop.

PCA Pompası Tetikleme Çıkışları :

Mekanik – One 1/4″ female stereo phono jack (kanal başına)
Elektriksel – Röle kontaklama @120 VAC, 1 A;
Normal Açık ve Normal Kapalı kontak
.
Hemşire çağrı giriş arabirimi :
Mekanik – One 1/4″ female stereo phono jack (kanal başına)
Electriksel – 50K-ohm fark giriş empedansı .

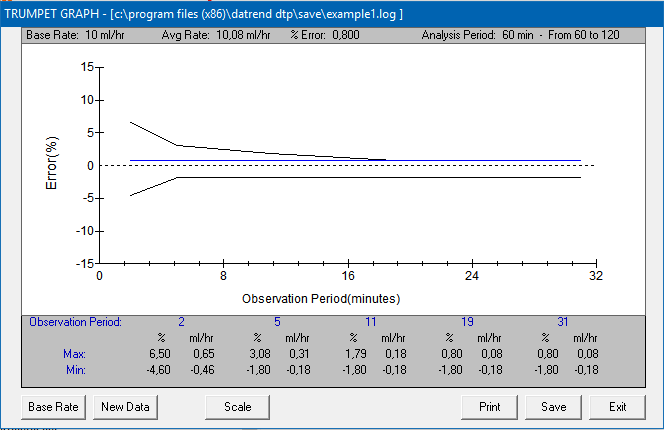

Trumpet Eğrisi – İnfüzyon Hata Analizi

İnfüzyon Hata Analizi – Trumpet Eğrisi

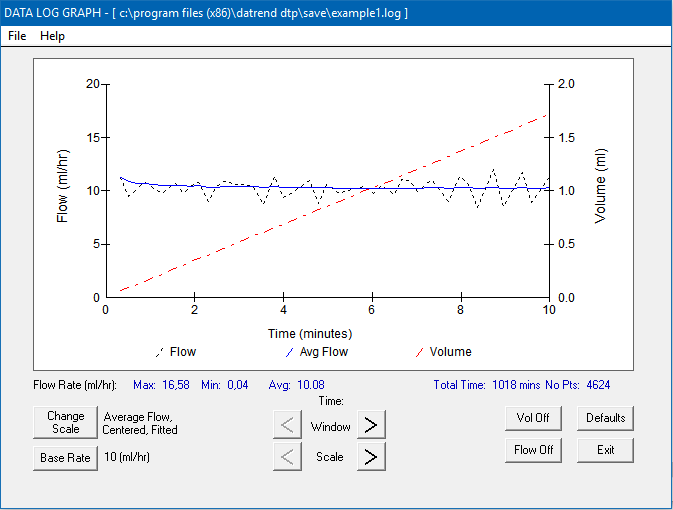

İnfüzyon Akış-Hacim Grafiği

İnfüzyon akis-hacim grafiği
Hafıza Tipi  : NVRAM (batarya beslemeli)

Hafıza Kapasite:
2 kanal : Kanal başına 900 flow ve 700 basınç ölçümü
4 kanalda : Kanal başına 45 akış ve 350 basınç ölçümü

Arabirim ve bağlantılar

40-karakter 8-satır, arka aydınlatmalı LCD, 4 ön panel tuş ,
Dahili uyarı sesi , LCD kontrast ayar tuşu
Akış hortum arabirimni :
Giriş A & B: Delrin twistlock, kendinden kitlemeli
Ortak Çıkış :  A & B: Delrin twistlock
