IQPHAN CT Fantomu

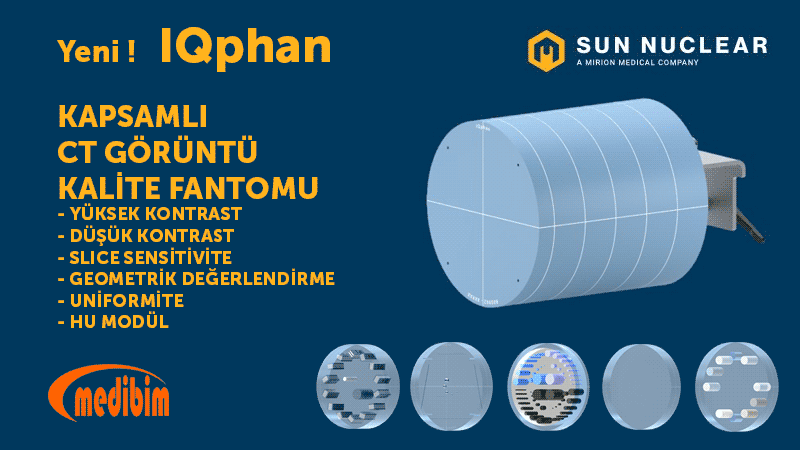

Sun Nuclear yeni CT görüntü değerlendirme fantomunu çıkardı IQPHAN CT Fantomu

Teşhis ve radyasyon tedavisi alanlarını kapsayan çok sayıda BT görüntüleme sistemi vardır. Bu genişlik, bu sistemlerin farklı performans özelliklerinden dolayı QA için bir zorluk olmuştur. IQphan ile tek bir fantom, farklı CT tarayıcıların spesifikasyonları aralığında QA’yı ele alarak, diğer fantomlarda bulunabilecek olandan daha fazla QA bilgisi elde etmenizi sağlar.

Kapsamlı Görüntü Kalitesi Fantomu

IQphan ile kullanıcılar, gelişmiş tanısal tarayıcılardan konik ışına ve yerleşik radyoterapi sistemlerine kadar BT görüntüleme sistemlerinde kalite güvencesi gerçekleştirebilir. Modüllerin bir kombinasyonu, çok çeşitli testleri destekler.

Otomatik Analiz

Hızlı, tutarlı analiz ile titiz BT görüntüleme kalitesi testi için IQphan’ı RapidCHECK™ Görüntü Kalitesi Analizi yazılımıyla birlikte kullanın.

Yüksek Kontrastlı Çözünürlük Modülü

Manuel ve otomatik analiz için tasarlanan bu modül, RapidCHECK yazılımında yüksek çözünürlüklü hat çiftleri, görselleştirmesi kolay büyük 3B modeller ve sağlam veri analizi içerir.

Radyal ve çevresel çözünürlük arasında tutarlı bir denge için radyal çizgiye 45° yönlendirilmiş tüm hat çifti hedefleri
22 lp/cm’ye kadar yüksek çözünürlükler içerir
Otomasyon için tasarlandı: Yazılım analizi sırasında doğru sonuçlar için katı çözümleme malzemeleri örnekleri içerir¹
Çinko yüksek kontrastlı malzeme, aşırı aralıklı tarayıcılar olmadan görünürlük sağlar

Dilim Hassasiyeti ve Geometrik Değerlendirme Modülü

Çoklu rampa malzemeleri ve çapları, bu modülün tanısal CT’den CBCT’ye ve MVCT’ye kadar değişen tarayıcılardaki dilim kalınlığını analiz etmesini sağlar.

Bir çift daha ince ve bir çift daha kalın olmak üzere iki karşıt çift tel rampa ile dilim kalınlığını ölçün
Tek seferlik dikey kablo ile Modülasyon Aktarım İşlevini etkinleştirir
8 akrilik küre seti ile geometrik doğruluğu kontrol edin
İki farklı boyuttaki BB’ler ile MTF ölçümleri gerçekleştirin
Teşhisten RT’ye kadar çok çeşitli CT sistemlerinde sağlam

Düşük Kontrast Algılanabilirlik Modülü

Son olarak, radyasyon tedavisi sistemleri ve tanısal BT için çalışan düşük kontrastlı bir test. %0,3 ve %0,6 kontrastlarla üst düzey sistemlerinize meydan okuyun. Radyasyon terapili BT sistemlerinizi, 2,0 ila 25,0 mm arasında değişen boyutlarda, %1,0 ve %2,0 vücut benzeri kontrastlarla test edin.

Düşük Kontrast Saptanabilirliğini dört farklı kontrast seviyesinde değerlendirin: %0,3, %0,6, %1,0 ve %2,0 (3 HU, 6 HU, 10 HU ve 20 HU)
Her kontrast nesnesinin boyutları 2 ile 25 mm arasında değişir
Düşük Z yoğunluğuna dayalı kontrastlar
Kesin olarak formüle edilmiş dört kontrast seviyesi, CT enerjilerinde tutarlılık için düşük-Z malzemelerinin yoğunluk varyasyonlarını kullanır.

Tekdüzelik (Homojenite) Modülü

HE CT Katı Su malzememizde gürültüyü ve homojenliği değerlendirin.

Tekdüzeliği ve gürültüyü ölçün
Enerji spektrumunda benzersiz su eşdeğerliği için HE CT Katı Suyundan yapılmıştır

HU Modülü

Bilinen HU malzemelerinin tutarlılığını test edin ve taramanın etkili enerjisini ölçün.

12 malzeme örneği
Malzemeler arasında Doku Taklit Eden Malzemeler (TMM’ler) ve yaygın olarak atıfta bulunulan plastikler bulunur
Kemik sadece yoğun plastik değildir; TMM’ler, kalibrasyonları ve etkili enerji ölçümlerini geliştirebilen daha yüksek Z malzemeleri içerir
